77909

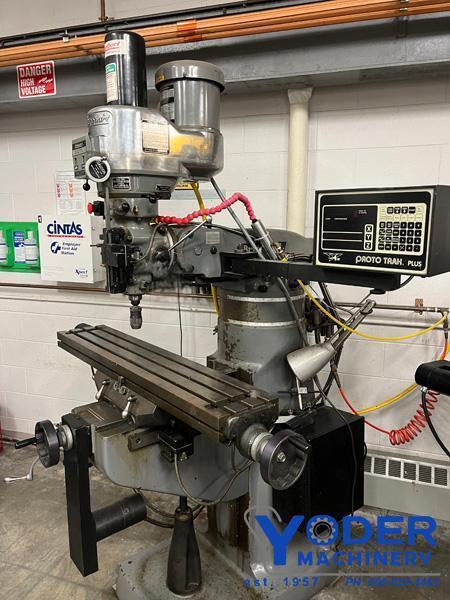

PROTO TRAK PLUS
Ohio
SERIAL ............................
MODEL ............................. PROTO TRAK PLUS
AREA OF TABLE ..................... 48" X 9"
SPINDLE SPEEDS, VARIABLE .......... 60 TO 4200 RPM
POWER LONGITUDINAL FEED ........... 3/4 TO 35 IPM
POWER QUILL FEED .................. .0015 TO .006 IPR
LONGITUDINAL TABLE TRAVEL ......... 36"
CROSS TRAVEL ...................... 12"
VERTICAL TRAVEL OF KNEE ........... 16"
QUILL TRAVEL ...................... 5"
HORIZONTAL TRAVEL OF RAM .......... 12"
DEPTH OF THROAT ................... 6-3/4" MINIMUM, 18-3/4" MAXIMUM
TAPER IN SPINDLE .................. R-8
HEAD TILTS, FORWARD/BACKWARD ...... 45 DEGREE
HEAD TILTS, LEFT/RIGHT ............ 90 DEGREE
DIGITAL READOUTS .................. 3 AXIS
PROTO TRAK ........................ PLUS CONTROL
POWER DRAW BAR .................... YES
1 SHOT LUBE ....................... YES
MOTOR ............................. 2 HORSEPOWER SPINDLE MOTOR
